RhinoSolar
Révelez
le potentiel solaire
de vos infrastructures !
le potentiel solaire
de vos infrastructures !
Transformer l'énergie solaire reçue par une surface en électricité est un défi majeur pour les villes à la recherche d'une transition rapide et efficace vers des systèmes énergétiques durables.
A partir d'un modèle numérique 3D complet comprenant le terrain, la végétation, les bâtiments et tout autre élément potentiellement "masquant", RhinoSolar™ permet d'évaluer le potentiel solaire de vos modèles (terrain, bâtiments, toitures...).
énergie solaire
RhinoSolar™ calcule de façon très précise, en prenant en compte le complexe de visibilité 3D, les 3 composantes de l'irradiance solaire
- l'irradiance directe : le rayonnement solaire extra atmosphérique qui atteint directement une surface après avoir traversé l'atmosphère terrestre
- l'irradiance diffuse : l'irradiance solaire extra atmosphérique qui a été diffusée par les différents composant de l'atmosphère
- l'irradiance réfléchie : le rayonnement solaire réfléchi par les éléments non atmosphériques, en particulier le sol.
 |
Sur la base de cette énergie solaire par ciel clair, RhinoSolar™ peut également gérer l'impact de la couverture nuageuse pour déterminer l'ensoleillement. |
LYON, étude de potentiel solaire
Avec l'aimable autorisation de: Grand Lypn
Avec l'aimable autorisation de: Grand Lypn
îlot de chaleur urbain (ICU)
Un Ilot de Chaleur Urbain (ICU) est une zone urbaine nettement plus chaude que les zones rurales environantes en raison de l'activité humaine et des aménagements urbains.
Déterminer la durée d'ensoleillement est le point d'entrée de l''étude des ICU. Avec RhinoSolar™ vous serez en mesure :
- De calculer le potentiel solaire de vos modèles numériques
- D'évaluer la durées d'ensoleillement en tous points de ces modèles
Strasbourg, calcul de durée d'ensoleillement
Avec l'aimable autorisation de: SIDEL SA
toutes les possibilités de calcul
IRRADIATION solaire GLOBALE
Calcul des 3 composantes de l'irradiance solaire globale "par ciel clair" : Directe, Diffuse et Réfléchie
couverture nuageuse
Gestion de l'impact de la couverture nuageuse par coefficients de réduction ou par valeurs d'octas
Gestion de l'impact de la couverture nuageuse par coefficients de réduction ou par valeurs d'octas
durée d'ensoleillement
Calcul de durée d'ensoleillement : utile à l'analyse des
Ilôts de Chaleur Urbains (ICU)
Le cadastre solaire du
Grand Lyon est en ligne !
Grand Lyon est en ligne !
Le cadastre solaire permet de connaître le niveau d'ensoleillement de chaque toiture, c'est à dire l'énergie solaire reçue par chaque mètre carré d'un toit sur une période donnée (en kWh/m² pour une année).
Les toitures sont colorées selon leur ensoleillement, par un gradient à 6 niveaux allant de '"excellent" à "mauvais". Le cadastre solaire indique également la quantité totale d'énergie que l'on peut produire sur une année en installant des panneaux solaires photovoltaïques (kWh/an).
Produit à l'aide de RhinoCity™ la Métropole de Lyon dispose d'un modèle 3D très précis de son territoire : chaque bâtiment, chaque toit, est modélisé.
Grâce à RhinoSolar™, à partir de cette maquette et de la course du soleil pendant une année, l'ensoleillement a été calculé pour chaque pan de toiture. La visibilité de chaque élément 3D présent dans le modèle a été prise en compte lors des calculs. Ainsi, si un arbre, un bâtiment ou un équipement urbain masque le soleil, il est intégré au calcul. Seule la prise en compte du complexe de visibilité global permet l'élaboration d'un cadastre solaire fiable et réaliste.
GrandLyon : cadastre solaire

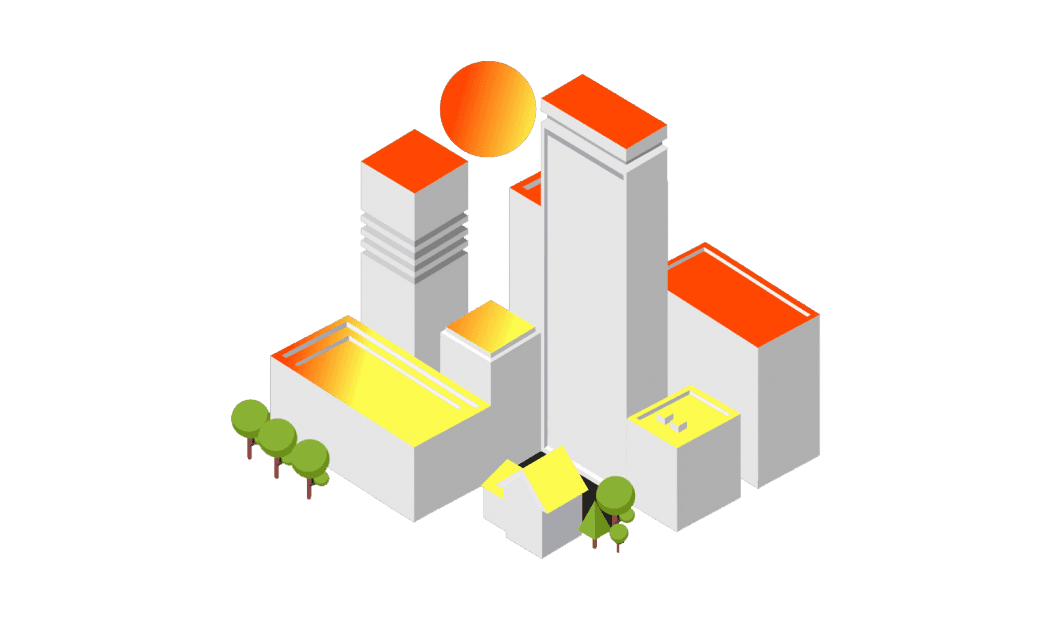

prise en compte du modèle 3D complet
RhinoSolar™ calcule le potentiel solaire et la durée d'ensoleillement de toutes les surfaces en prenant en compte le modèle numérique 3D complet auxquelles elles appartiennent.
Par la prise en compte du terrain, de la végétation, des bâtiments et de tous autres éléments potentiellement masquants, RhinoSolar™ constitue une solution inédite d'exploitation du modèle 3D numérique d'un territoire.
RhinoSolar™ calcule le potentiel solaire et la durée d'ensoleillement de toutes les surfaces en prenant en compte le modèle numérique 3D complet auxquelles elles appartiennent.
Par la prise en compte du terrain, de la végétation, des bâtiments et de tous autres éléments potentiellement masquants, RhinoSolar™ constitue une solution inédite d'exploitation du modèle 3D numérique d'un territoire.
de multiples façons d'exposer les résultats
L'ensemble des caractéristiques des surfaces étudiées (identifiant, surface, pente...) ainsi que les résultats de calcul sont disponibles sous forme de fichier CSV directement exploitables sous Excel.
L'ensemble des caractéristiques des surfaces étudiées (identifiant, surface, pente...) ainsi que les résultats de calcul peuvent être exportés dans une base de données relationnelle de type SQLite.
Votre modèle 3D est texturé pour une lecture des résultats aisée par des gradients aux couleurs paramétrables. Vous pouvez également créer des images verticales géo-référencées de type GeoTiff.
Exportés sous forme de données attributaires des géométries 3D étudiées, les résultats de calcul sont directement intégrés au modèle 3D lorsqu'il est exporté au format CityGML ou au format Shapefile (ESRI).

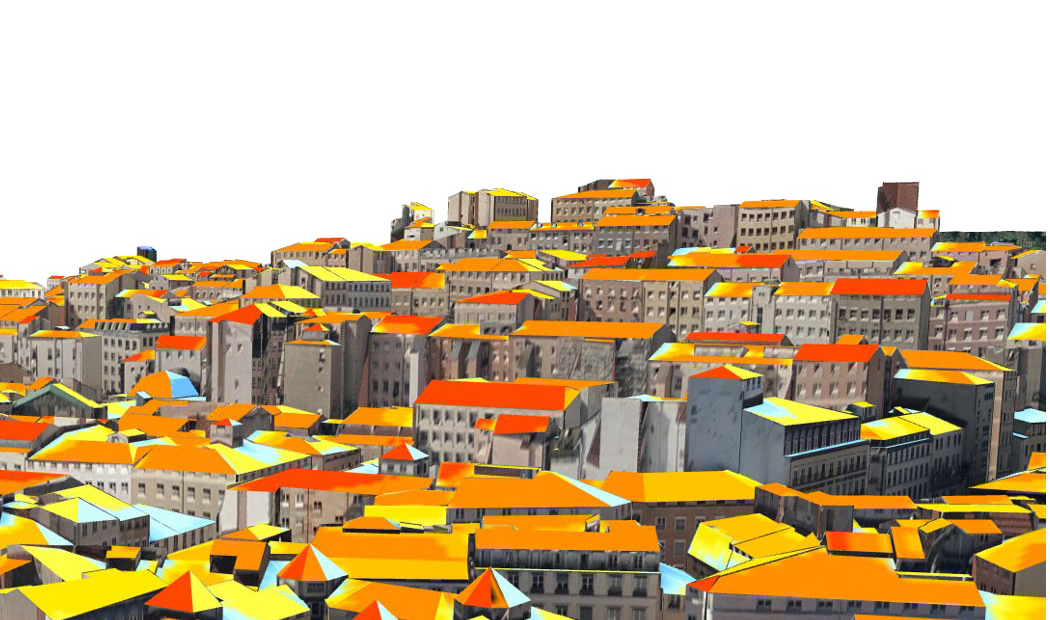

Texturation du modèle 3D selon le potentiel solaire
Avec l'aimable autorisation de: GrandLyon
